Descripción del artículo

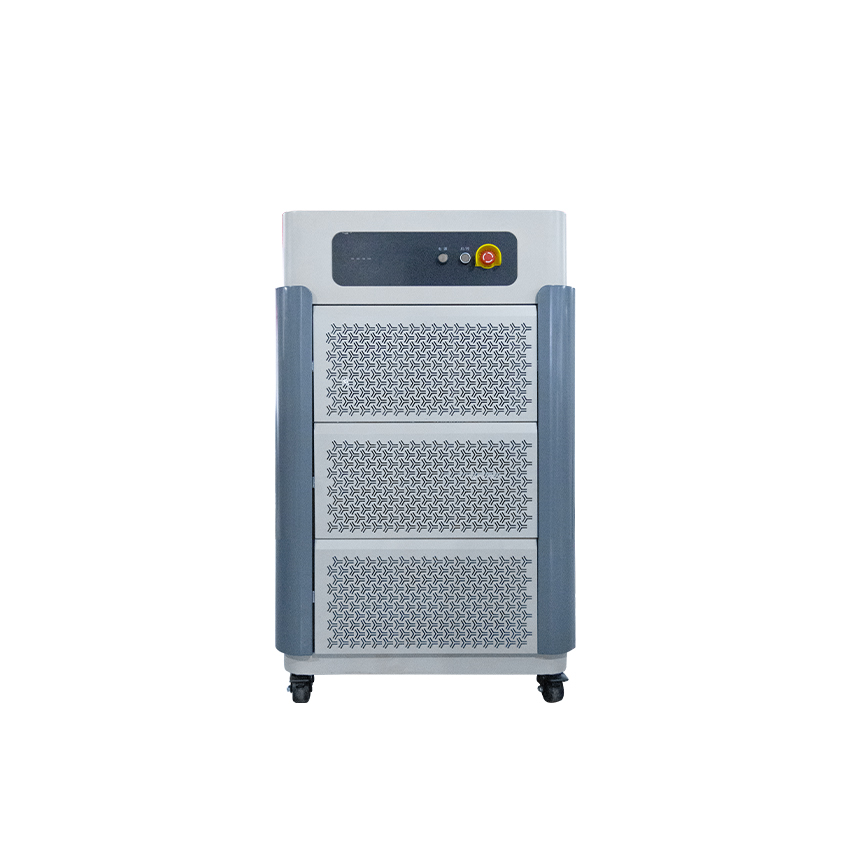

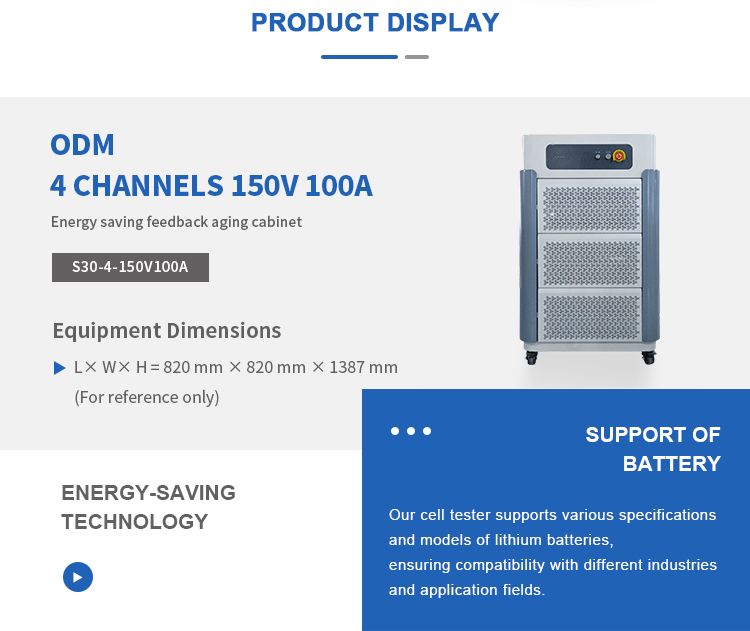

El gabinete de envejecimiento de retroalimentación de eficiencia energética ODM-S30-4-150A, como una máquina de tabulación de celdas ODM eficiente, se usa principalmente para las pruebas de envejecimiento de la vida y el control de calidad de las baterías de litio, baterías de ácidos de plomo-ácidos, se caracteriza por la retroalimentación de energía y el ahorro de energía, con ahorros de energía del 90% durante la carga y 88% de retroalimentación durante la descarga. Una conexión de cuatro hilos y un diseño de bucle independiente permiten un cambio suave de la corriente constante a la carga de voltaje constante, sin el riesgo de daños a la batería. Tiene una precisión de voltaje y corriente de 0.5 ‰, admite múltiples pruebas, incluidas las pruebas de vida y capacidad del ciclo, y permite que los datos se unan a un escaneo de código de barras para el almacenamiento de la base de datos y exporten en múltiples formatos, proporcionando una solución de clasificación precisa y efectiva para las baterías.
Características del sistema
- Excelente rendimiento de disipación de calor: el diseño único del conducto de aire asegura que las altas temperaturas tengan menos impacto en el rendimiento del equipo a través del enfriamiento del aire forzado.
- Diseño independiente de bucles de voltaje y corriente: las baterías pueden transmitir suavemente y de manera segura de corriente constante a carga de voltaje constante para evitar daños por los picos de voltaje.
- Calibración de alta precisión: la corriente de carga, la corriente de descarga, el voltaje de carga y el voltaje de descarga se calibrarán con alta precisión utilizando instrumentos Agilent, manteniendo la precisión dentro de la corriente y el voltaje de 0.5 ‰.
Especificaciones técnicas del equipo
- Número de canales: 4 canales
- potencia de entrada: ≤65kw
- Potencia de un solo canal: 15kw
- Potencia de salida general: 60kw
- Fuente de alimentación de entrada: AC 380V ± 10% 50/60 ± 5Hz
Pruebas experimentales compatibles
- Prueba de vida del ciclo del paquete de baterías
- Prueba de capacidad de la batería
- Prueba característica de carga/descarga de la batería
- Prueba de capacidad de retención de carga de la batería
- Prueba de eficiencia de carga/descarga del paquete de baterías
- Prueba de tolerancia de sobrecarga y sobrecarga de paquetes de batería
Principio del sistema de equipos de productos
El sistema de gabinete de envejecimiento utiliza la entrada de potencia de 380V de AC, procesa a través del circuito con un factor de potencia de ≥99% y realiza el voltaje independiente y el muestreo de corriente a través de una conexión de cuatro hilos. Durante la prueba, el sistema de retroalimentación de energía devolvió la energía a la red eléctrica con una eficiencia de ≥90% para ahorrar el consumo de energía. El sistema en tiempo real monitorea la temperatura de la batería a través de los sensores NTC, combina sistemas de control de circuito cerrado, combinando voltaje, corriente y temperatura de la batería para pruebas y monitoreo en tiempo real, y admite la programación de 2000 pasos y la anidación de ciclos 65535. El hardware está equipado con múltiples mecanismos de protección, y el software realiza la interacción de datos basada en el protocolo TCP/IP que puede calcular la resistencia interna de CC en tiempo real. Con el salto lógico de paso, la configuración de parámetros globales y la programación completa, el gabinete de envejecimiento completa con precisión las pruebas de clasificación de rendimiento y envejecimiento de celdas.
