Descripción del Producto

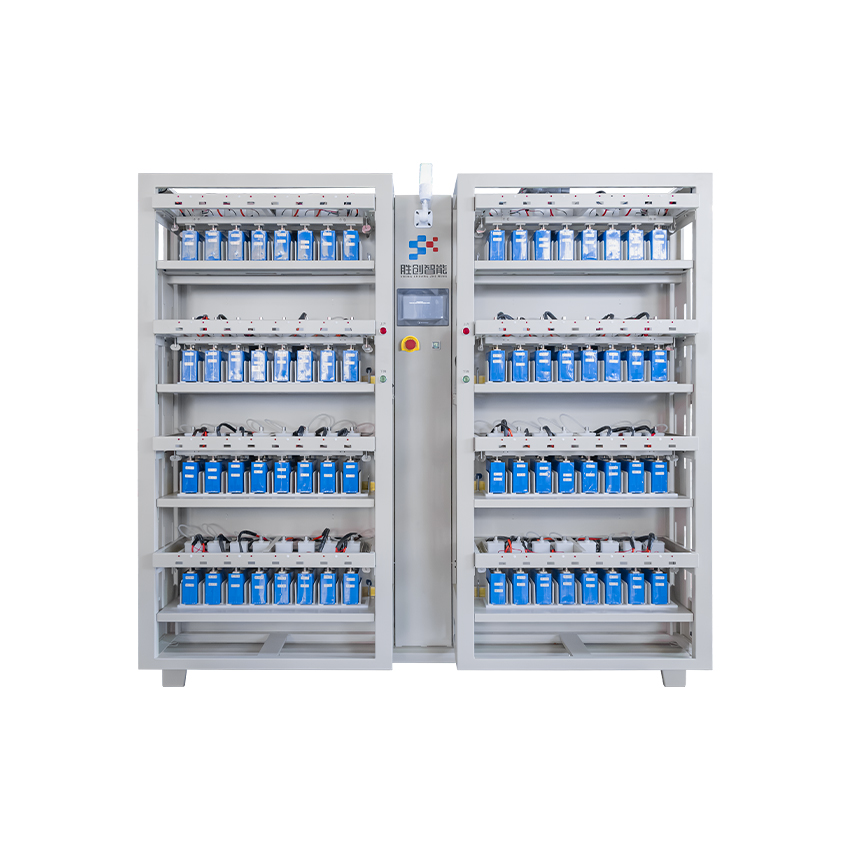

El ODM-F37-128-30A Batería de aluminio de forma cuadrada de la batería de presión negativa es un equipo altamente automatizado y de alta gama. Integración Presión negativa de la formación de la capacidad + clasificación de capacidad + Gestión de datos, una máquina de clasificación de celdas ODM verdaderamente profesional que puede desarrollarse a medida de acuerdo con los requisitos del cliente, puede adaptarse a las baterías de especificación múltiple con una longitud de 80-300 mm y un grosor de 15-75 mm, y tiene equipos de inteligencia incorporados para proporcionar una solución inteligente de información completa para la nueva producción de baterías de energía. Adopta una estructura de la bandeja de autocubierto de marco abierto, un diseño de cuatro puertas de doble cara, con un total de 128 estaciones de trabajo independientes, equipadas con un módulo de voltaje constante de corriente constante de 30 A y un suministro de energía de cambio de inversor bidireccional para una operación de alta eficiencia, con la eficiencia de carga ≤80%, y la eficiencia de descarga ≤70%. La ventaja central del equipo es completar con precisión el proceso de formación de presión negativa de la batería a través del sistema de vacío de presión negativa, a una presión negativa de -100kPa a 0KPA, y completar la velocidad de vacío de ≥50kPa/min.
Características del sistema
La cara de contacto adopta el diseño del patrón de dientes para contactar de manera efectiva.
Se toma el método de sujeción eléctrica y el polo celular está en contacto directo con el accesorio.
La fuente de alimentación adopta una fuente de alimentación bidireccional inteligente filtrada con PFC con filtrado incorporado.
La parte del circuito adopta un diseño de CC/CC bidireccional de hardware, y especialmente presenta una alta eficiencia de uso, una velocidad de respuesta rápida, protección correspondiente, baja generación de calor y un rendimiento más estable.
Estructura de equipos
Número de canales de equipo: 128 canales en total
Consumo de energía de trabajo: ≤24kw
Color del chasis: estándar de blanco gris/gris-negro (personalizable)
Tipo de accesorio: accesorio de cabeza plana mejorada
Espacio de accesorios: 84 mm
Composición del sistema
Equipo de paquete de baterías de iones de litio;
Computadora (interfaz USB; para proporcionar el usuario);
Convertidor de interfaz USB a 485 y cable de comunicación o comunicación TCP;
Sistema de escaneo de baterías;
Software de producto.
Instrucciones para los procedimientos operativos para el sistema de vacío de presión negativa
1. Comience insertando la batería en la bandeja de autocubierto; Luego, alinee el puerto de inyección de la batería en la dirección uniforme prescrita, y está listo para la prueba.
2. Con la batería insertada en el equipo, encienda el interruptor de cilindro de conducción. El cilindro impulsa el conjunto del accesorio de la sonda y el conjunto de la copa de succión al vacío para operar una acción de agarre hacia arriba y hacia abajo de la batería, mientras que el puerto de inyección de la batería se conecta en un acoplamiento sin brecha y sin costuras con la taza de succión al vacío.
3. Al finalizar la sujeción y el acoplamiento del accesorio de la sonda de la batería y el acoplamiento de la copa de succión de vacío con el puerto de inyección, enciende la válvula reguladora de vacío; Establezca la válvula de vacío en -90kps; o el valor de configuración del proceso puede establecer sin paso el valor de presión negativo que funciona en el rango de pasos de -100kPa a 0KPA durante todo el proceso de presión negativa. El valor del medidor de vacío debe verificarse dentro del tiempo prescrito (si el medidor no lee -90kps, verifique si hubo una fuga de aire a la conexión del puerto de inyección de la batería a la taza de succión al vacío u otro accesorio). Se pasa por alto un medidor de presión en la tubería de la unidad de presión negativa para leer el valor de presión, y se instala en un área que es fácil de ver.
4. Al confirmar que el AirThowness está calificado, comience el proceso de paso de carga de formación y el proceso del sistema de vacío de presión negativa.
5. En el caso, el proceso finaliza la carga de formación, o el equipo tiene un problema bajo una alarma, primero cerraría la válvula de vacío para liberar el estado de vacío, luego descargar la batería u otros pasos necesarios para abordar el problema de la alarma.
6. Al concluir el período de carga de formación, cerraría la válvula reguladora de vacío, luego, cerraría el interruptor neumático del accesorio y luego, retire la bandeja de la batería para completar el proceso de formación.
7. Con el uso a largo plazo del equipo, verifique regularmente si hay un fenómeno de cristalización en la taza de succión de vacío y la tubería de vacío. Si hay un fenómeno de cristalización, limpie o reemplace las piezas necesarias para evitar la fuga de aire.
8. Velocidad de aspiración ≥50kPa/min; Velocidad de descanso al vacío ≥20kPa/s; Velocidad de fuga ≤1KPA/min (después de bombear presión negativa y presión estabilizadora).
