Descripción general del producto

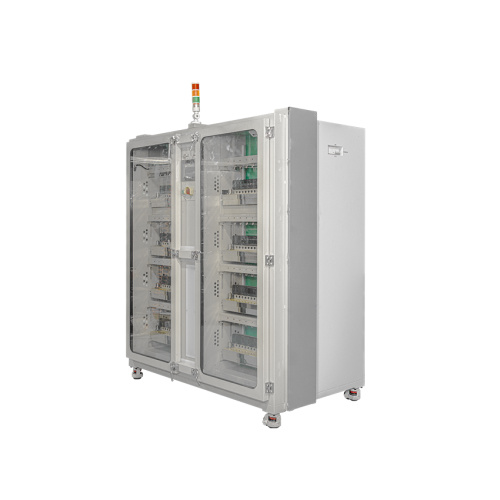

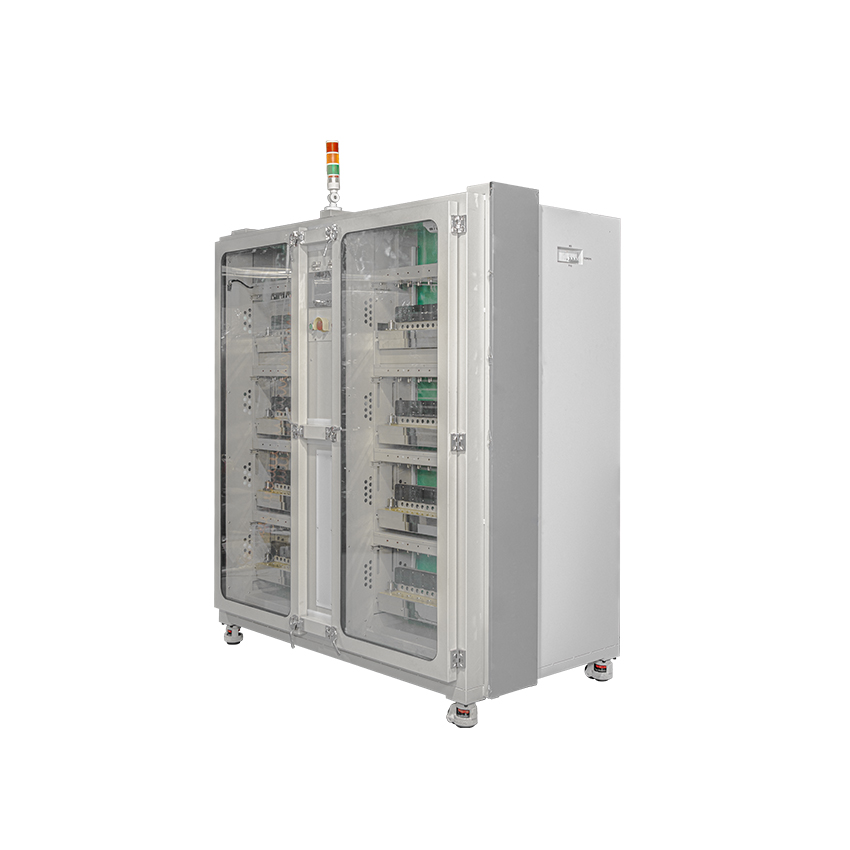

El equipo ODM-FT37-64-30A para la formación de baterías de energía con presión negativa a alta temperatura se puede describir en resumen como un equipo de máquina de clasificación de celda ODM de alto grado utilizado para formar, clasificar de acuerdo con la capacidad de la manada, las pruebas y la capacidad de clasificación para calificar la celda. Fue desarrollado específicamente para la fabricación de baterías de litio, el equipo establece cuatro módulos de control independientes y adopta una arquitectura de núcleo de microcomputadores de un solo chip STM32 con 64 canales. Puede formar y clasificar con precisión las baterías cilíndricas, el diámetro mínimo es de 33-40 mm y la longitud es de 90-150 mm. Las características que se destacan son el uso innovador de un sistema de presión negativa: la presión negativa se puede ajustar de -100kPa a 0. El equipo también tiene tecnología de retroalimentación de energía que es ajustable automáticamente de acuerdo con el tamaño y las especificaciones eléctricas de las baterías. Usando este equipo, el consumo de energía de carga será más del 40% menos, mientras que el ahorro general de energía será más del 60%, esto reduce los costos de producción.
Características del sistema
- Utiliza una interfaz de operación gráfica para comprender rápidamente y navegar claramente el equipo.
- Muestra y canaliza la fase de carga/descarga de cada batería en tiempo real.
-Los transistores de energía instalados son transistores de efectos de campo adecuados para la descarga de baja voltaje de los paquetes de baterías.
Notas:
- Se recomienda que el usuario alimente a cada computadora con una fuente de alimentación UPS en caso de un corte de energía no planificado, esto evitará que la computadora o los datos se pierdan/dañen.
- Cada computadora puede conectar solo 10 dispositivos como un máximo para evitar un bajo rendimiento de la computadora.
Estructura del equipo:
- Número total de canales: 64
- Consumo de energía: ≤11.2kw
-Presión negativa: mucho ajustable (-100kpa-0)
- Capacidad del uso de la presión negativa en el entorno de producción estable esperado: ≤-80kPa
- Rango de calentamiento: 20-70 ℃ (ajustable ± 3 ℃)
-Color de la caja: los colores estándar son blancos grises y negros grises, podemos admitir la personalización.
- Accesorio del dispositivo: accesorio de cabeza plana
- Espacio de accesorios: espaciado de batería de 50 mm
Composición del sistema
- Equipo de paquete de baterías de iones de litio;
- computadora con USB (para ser suministrada por el usuario);
- convertidor de interfaz USB a 485 y cable de comunicación;
- Sistema de escaneo de baterías;
- Software de producto.
Flujo de trabajo del equipo
El equipo está completamente controlado por una conexión de computadora, con la computadora que da instrucciones, recopilación de datos y qué no. Un teclado puede operar manualmente el equipo y mostrar los parámetros y el estado. La placa de corriente constante está ordenada por la CPU y tiene corriente constante y parámetros constantes de voltaje. Al cargar, estamos utilizando una fuente de alimentación bidireccional, por la cual la fuente de alimentación convierte el CA en 12V directamente para el paquete de baterías, esto actúa como un control y detecta que la batería se está cargando desde la placa de corriente constante. Al descargar, todo es lo opuesto a la carga, y la placa de corriente constante eleva el voltaje a 12V y la fuente de alimentación bidireccional convierte la corriente continua en corriente alterna que puede volver a la red de distribución de CA de la fábrica. Esta es la retroalimentación funcional de la alimentación de descarga de la batería.
