Descripción general del producto

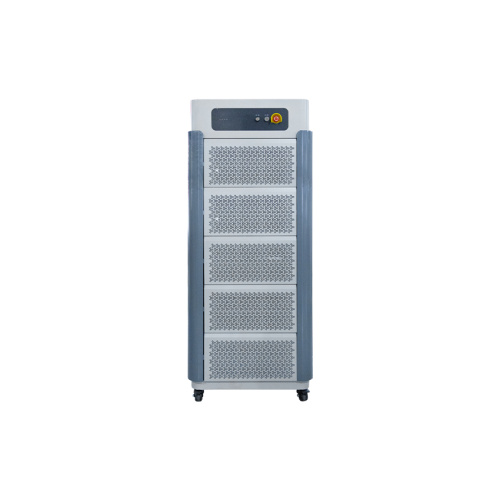

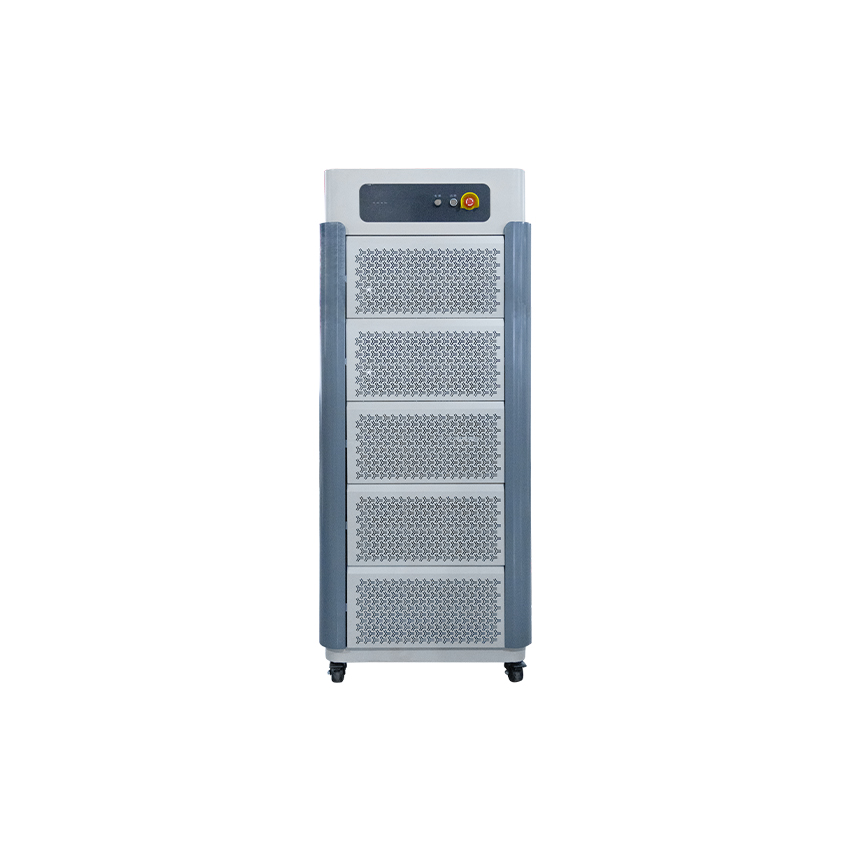

El gabinete ODM-S30-16-100V60A de retroalimentación de ahorro de energía es un
Máquina de clasificación de células ODM que combina pruebas de ahorro y precisión de energía altamente efectivas, utilizadas principalmente en el envejecimiento de la vida y las pruebas de calidad de las baterías de iones de litio, las baterías ácidas de plomo, etc. Este dispositivo utiliza tecnología de retroalimentación de energía, con un ahorro de energía del 90% y el 88% de descarga de eficiencia de retroalimentación. El dispositivo implementa una conexión de 4 hilos y utiliza una calibración altamente precisa (precisión de voltaje/corriente ± 0.05% FS) para completar de manera estable más de 10 tipos de pruebas, como las pruebas de ciclo de vida y las pruebas de capacidad. Este dispositivo proporciona 16 canales de control independiente, al tiempo que entrega una potencia de potencia de un solo canal de 6kW, proporcionando monitoreo de temperatura y diversas funciones de protección (sobrevoltaje/sobrecorriente/protección de corte de energía, etc.). El enfriamiento del aire forzado y los accesorios ajustables proporcionan un enfriamiento eficiente y le permite funcionar correctamente con baterías de tamaño múltiple, lo que le da un papel central en el proceso de control de calidad para la producción y experimentos de baterías.
Funcionalidad del sistema
-Un suministro de alimentación independiente, salida de circuito uniforme para proteger durante la operación de alimentación.
-En suministro de alimentación de caja: cada caja del gabinete se alimenta independientemente para dar la tranquilidad de la estabilidad y la seguridad de la fuente de alimentación del gabinete.
-Ensipación de calor excelente: este diseño único del conducto de aire, a través del enfriamiento del aire forzado, reduce el alto impacto de la temperatura en el rendimiento del equipo.
-Los accesorios ajustables flexibles son compatibles con múltiples tamaños de baterías, lo que permite una función multipropósito y maximizando el valor de uso.
Pruebas que son compatibles
-Patón de batón prueba de vida del ciclo del paquete
-Probar la capacidad de la capacidad del paquete
-Patado de carga del paquete de batrías/descarga de la característica
-Probar la capacidad de capacidad de retención de carga del paquete de battería
-Probar la prueba de eficiencia de carga de carga de battery
-Palón de sobrecarga y prueba de tolerancia de sobrecarga
Principios del sistema de equipos de productos
Los principios del sistema de equipos se basan en el control de la energía cerrada y el control inteligente. La corriente alterna (AC 380V ± 10%) se convierte en la salida de corriente continua (DC) a través de la rectificación, y los módulos de energía bidireccionales logran la retroalimentación de energía de carga y descarga a la red eléctrica (eficiencia ≥90%), ahorrando energía. El equipo utiliza un chip de control principal de MCU y resistencias de calibración de alta precisión para recolectar datos de voltaje (0-100V) y corriente (± 60a) en tiempo real, utilizando un bucle de cuatro cables, y mediante la conversión de AD/DA llega a un control de precisión FS de ± 0.05%. El monitoreo de temperatura cubre -30 ~ 120 ℃ a través de sensores NTC y está entrelazado con lógica de procesamiento, para proporcionar monitoreo de estado de batería en tiempo real.
