máquina de soldadura de la batería de litio

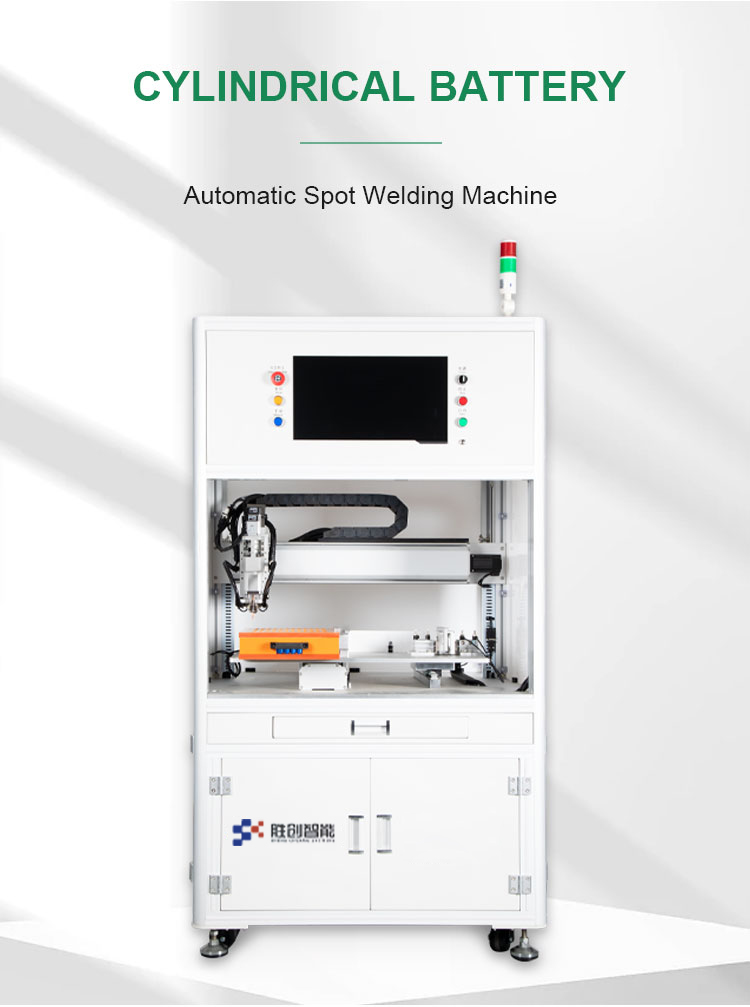

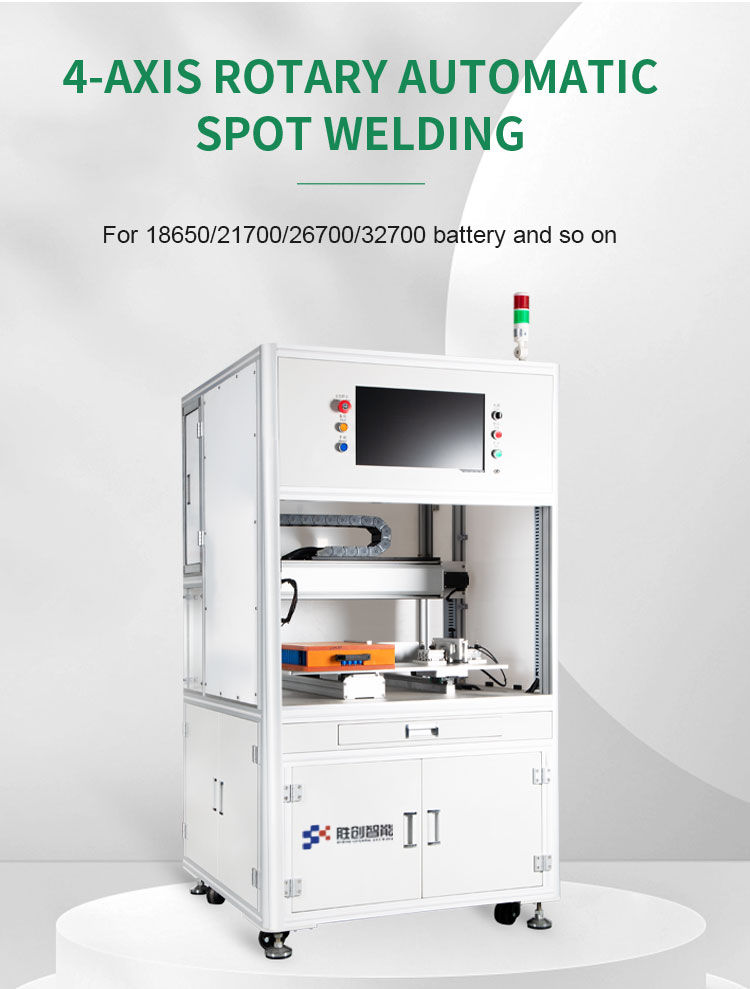

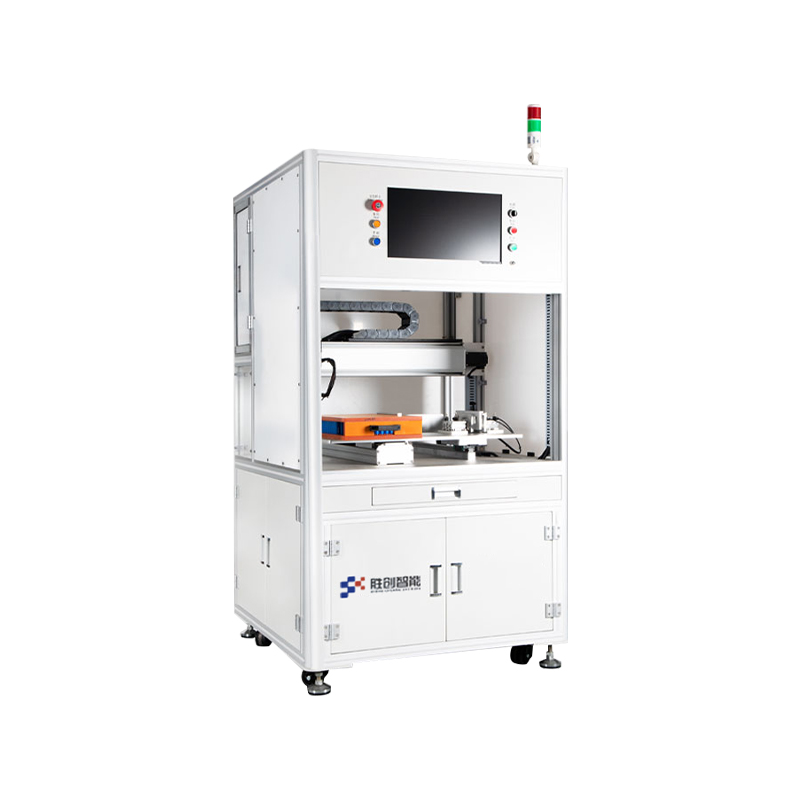

Máquina de soldadura automática de manchas giratoria de un solo lado SCDM-10XZ

Descripción de la funcionalidad del equipo

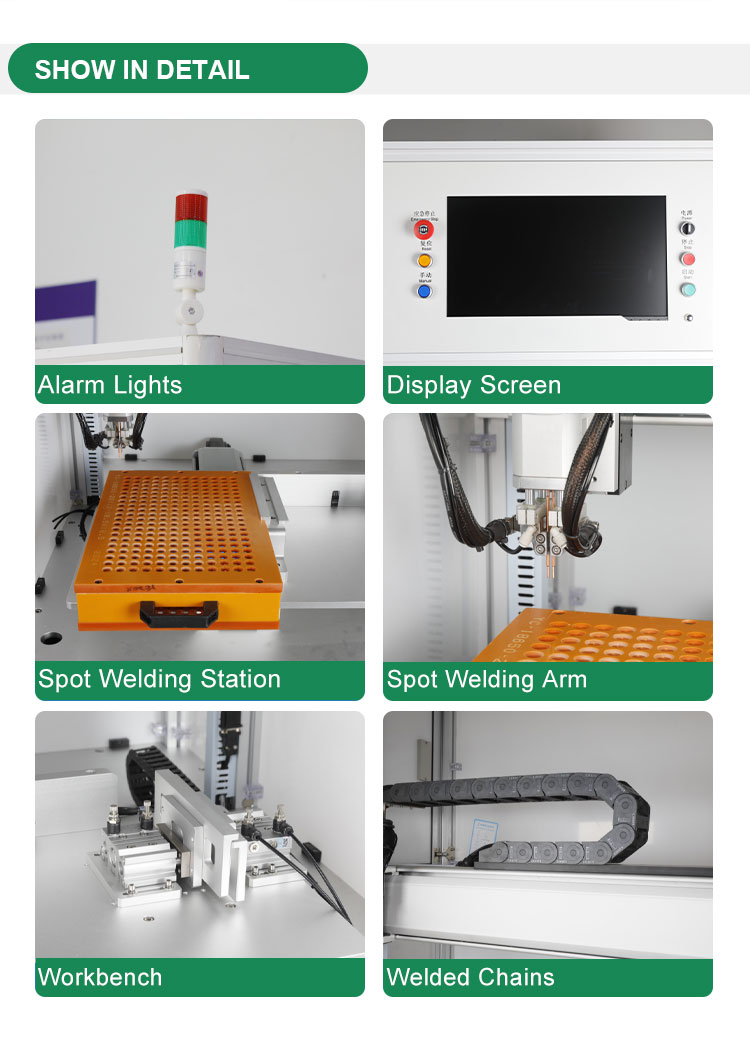

La máquina de soldadura automática de puntos giratorios de un solo lado SCDM-10XZ se desarrolló específicamente para la fabricación de baterías de litio y es un equipo importante en la línea de ensamblaje de la batería. Admite varios modos para realizar la soldadura por puntos y los datos del archivo CAD se pueden importar y el diseño se lleva a cabo rápidamente para diseños complejos de soldadura por puntos. La programación es fácil y permite guardar muchos archivos de programación. Está equipado con servomotores de alta precisión para un posicionamiento repetible preciso y manteniendo una ubicación precisa para el punto de soldadura. Un sistema integrado para monitorear la corriente de soldadura también permite el monitoreo completo del proceso de soldado de mancha y puede alarmarse inmediatamente si hay un caso de soldadura incompleta o falsa. El cabezal de soldadura tiene un sistema de enfriamiento de accesorios y circulación con agua para reducir el desgaste de la cabeza de soldado para la aguja para que la vida útil de la soldadura sea más larga. Realiza no solo la soldadura puntual cuando el interruptor automático de energía de soldadura desde el electrodo positivo hasta el electrodo negativo, sino que también cumple un tiempo de procesamiento significativamente menos con la mano de obra de mayor calidad de una batería de iones de litio para soldar una segunda interrupción.

Ventajas del producto central

Soldadura de alto rendimiento: utilizando una fuente de alimentación de soldadura transistor WDC-50B, puede soldar una hoja de níquel de grosor de 0.25 mm y debajo. A continuación, la soldadura de pulso dual asegura que se produzca una soldadura fuerte que sea estéticamente agradable durante el proceso de soldadura y con poca salpicadura (0.5 mm).

Monitoreo inteligente de 360 ​​grados: el monitor de corriente de soldadura integrada alertará sobre soldadura incompleta o falsa y rastreará la ubicación del punto de soldadura durante el proceso. Una alerta proporciona no sobrecargar el sistema.

Conveniente para operar y realizar el mantenimiento.: La interfaz de programación es fácil para todos los usuarios, cuyo programa se puede importar de varias maneras. El programa le recuerda cuándo reemplazar el accesorio de la aguja de soldadura al cable de la actividad de uso según sea necesario. El proceso de soldadura también permite un restablecimiento del origen.

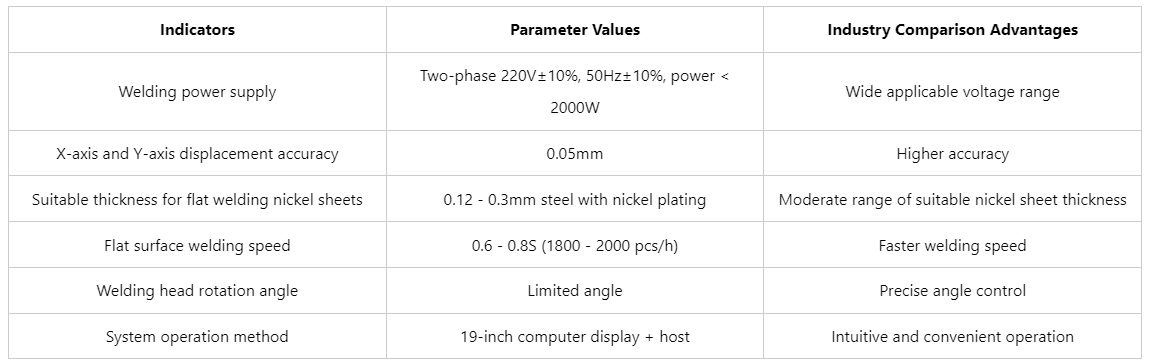

Parámetros técnicos

Ventajas de la aplicación de escenario de perfiles

Aumente la eficiencia de producción: introducida en la línea de ensamblaje del paquete de baterías, hay muchas ventajas de los diversos procesos de rendimiento y eficiencias de rendimiento. Uso de soldadura en la esquina, soldadura de superficie plana, velocidad rápida de los subsidios de soldadura para lograr un rendimiento de 1800 a 2000 piezas al realizar una soldadura de superficie plana.

Aseguramiento de la calidad del producto: aplicando un control de calidad estricto en piezas que se someten a la línea de ensamblaje de la batería de iones de litio, la configuración del equipo utilizando alarmas de una línea de soldadura para soldadura de muestra, ubicación y asesoramiento de condiciones de soldadura malas o incompletas.

Reducción de mantenimiento: tras la introducción de la línea de ensamblaje, los elementos de diseño están disponibles para ahorrar el mantenimiento de la vida útil de la cabeza de soldadura (p. Ej. Los inventarios y costos necesarios para mantener pueden disminuir por cumplimiento.
